常見接頭之N
2022/10/31
《常見接頭的第2期-關于N型接頭的認識》
首先跟小編一起來認識下，什么是N型接頭？以及它的來源是什么？

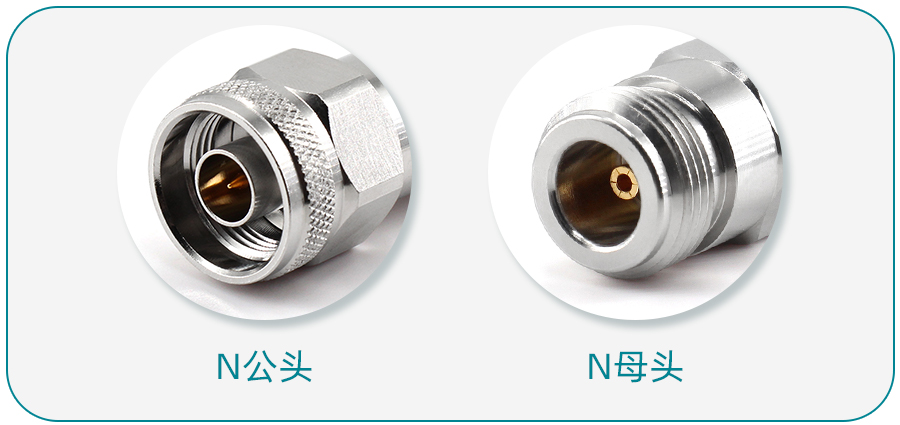

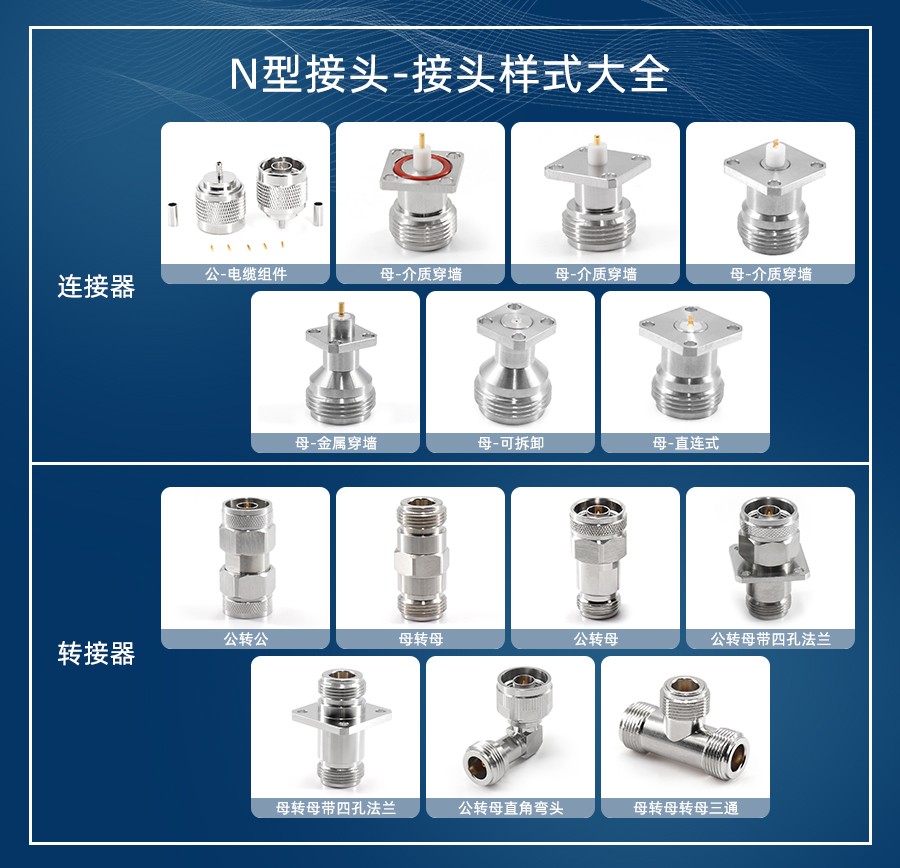

N型接頭，俗稱N頭，是一種用于射頻領域的連接器和轉接器，全稱為Type N connector，它是螺紋連接，可旋轉鎖定。N型接頭（Navy）為螺紋連接的中功率連接器，具有可靠性高、抗振性強、機械和電氣性能優良等特點
于20世紀40年代由貝爾實驗室的Paul Neill發明，并以Neill的首字母命名。
N型接頭支持的信號頻率范圍由0~11GHz，增強類可以達到18GHz。
特性阻抗有2種，50Ω（廣泛應用移動通信、無線數據、尋呼系統等）與75Ω（主要用于有線電視系統）
那么N型接頭有哪些特點呢？
主要技術特性：
| 工作電壓 | 1000V Max |
| 耐壓 | 2500V Rms |
| 接觸電阻 | 內導體之間≤1 mΩ |
| 外導體之間≤1 mΩ | |
| 絕緣電阻 | ≥5000mΩ |
| 電壓駐波比 | 直角≤1.15 |
| 彎角≤1.25 | |
| 耐用性 | ≥500次 |

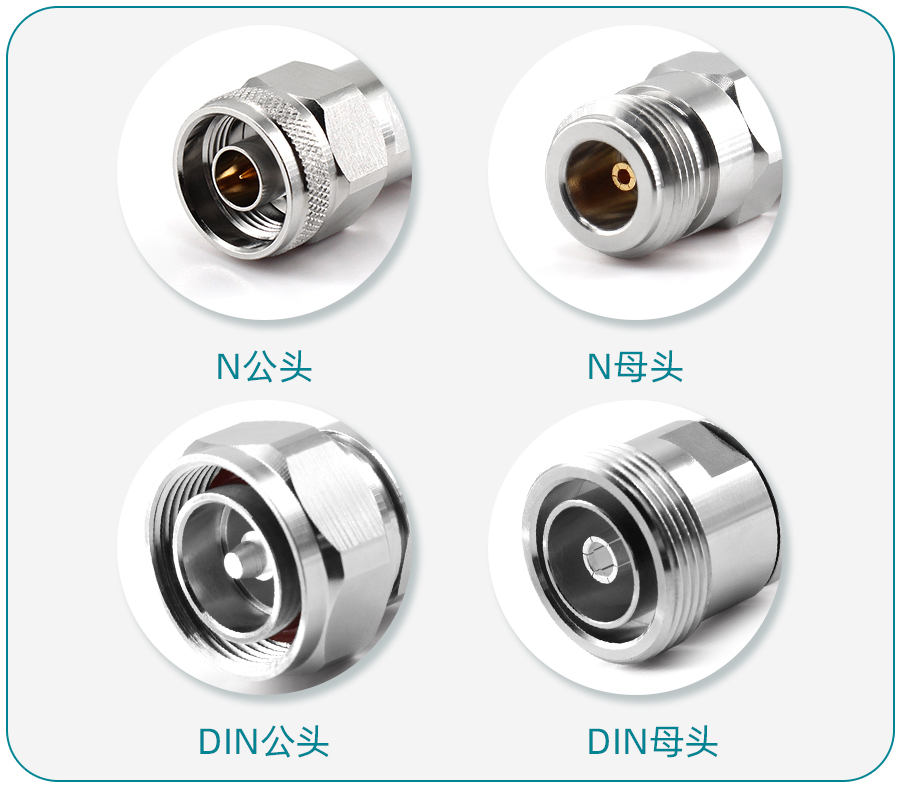

DIN和N有什么區別呢？
↑ 由上圖可見 ↑
DIN的內導體為鈹青銅 鍍銀材質，而N的內導體為鈹青銅 鍍金材質；
DIN型接頭直徑大小為30~35mm之間，而N型接頭直徑大小為20~25mm；
DIN型連接器適用的頻率范圍為0~11GHz，一般用于宏基站射頻輸出口。
N型連接器適用的頻率范圍為0~11GHz，用于中小概率的具有螺紋連接機構的同軸電纜連接器。
